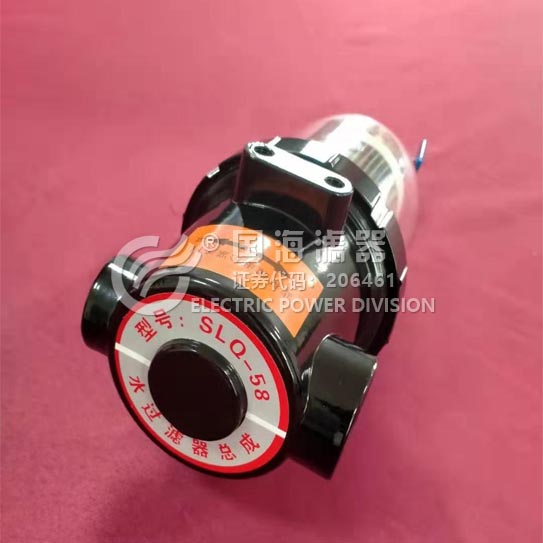

國海濾器SL-100/或SLQ-58型水濾器總成規格書

零件名稱

材    質

技 術 參 數

濾  座

壓鑄鋁件 ADC12

鎖  環

壓鑄鋁件 ADC12

濾芯端蓋

優質POM材質

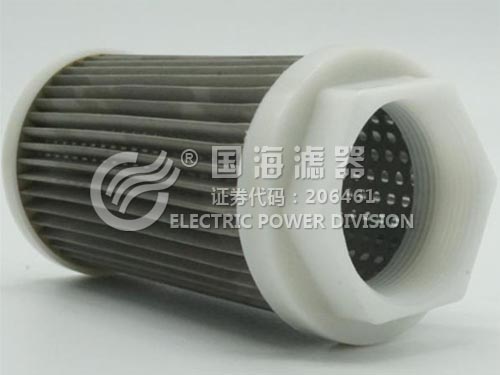

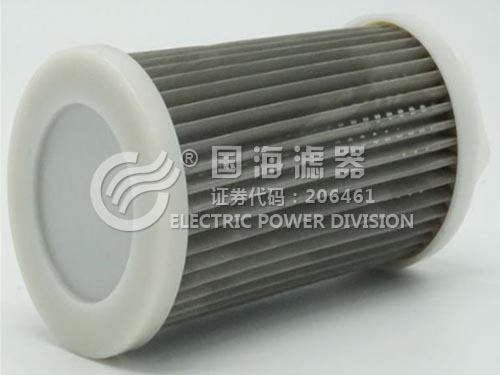

濾  網

優質304不銹鋼網

根據用戶使用需求  80μm、100μm、200μm 可選

濾  杯

高強度PC聚碳酸酯

排水閥組件

黃銅62

排水閥

DN8   PN16

可承壓16公斤

密封圈

優質丁腈橡膠NBR

外形尺寸及連接方式

外 形 尺 寸

長115 x寬113 x 高270（mm）

連接方式 -- 管螺紋

進水口G1螺紋，出水口G1/2螺紋

安 裝 方 式

兩側2-M8深20的螺紋孔側裝， 孔間距寬30 mm

設  計  條  件

設 計 流 量

100L/min  （每分鐘流量可達100升）

工 作 壓 力

0.8Mpa  （可承受8公斤工作壓力）

過 濾 介 質

水
