產品詳情

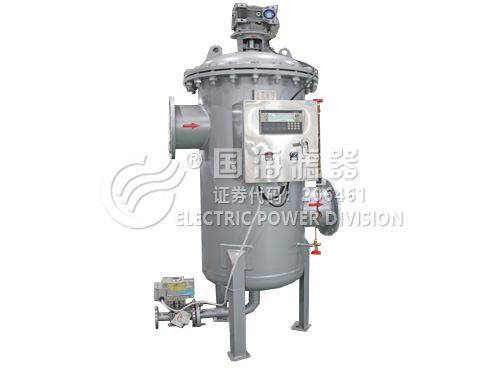

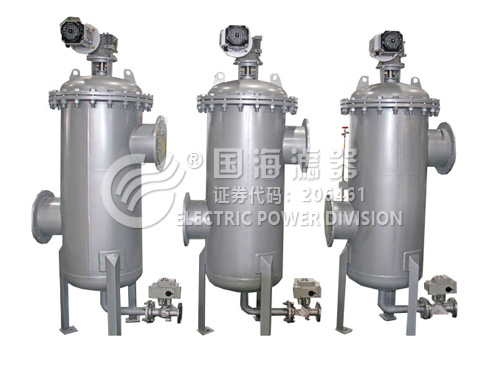

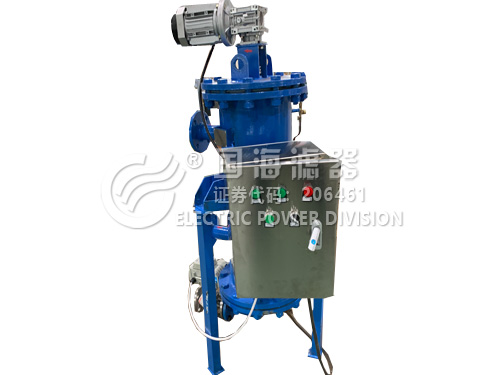

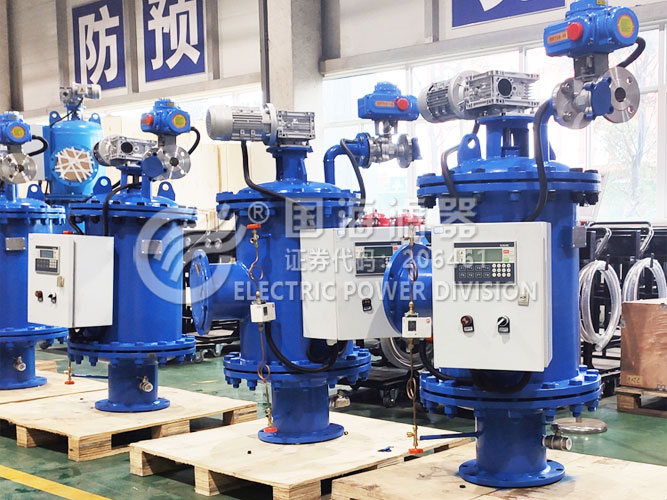

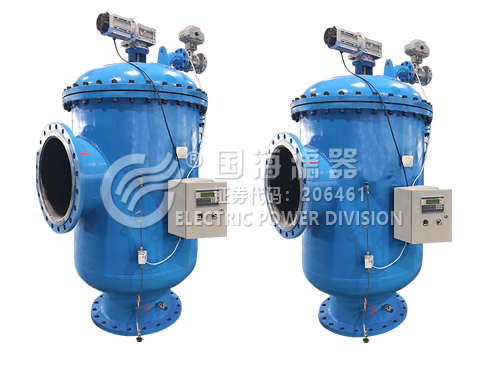

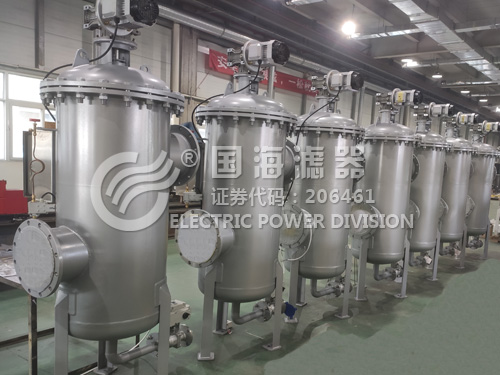

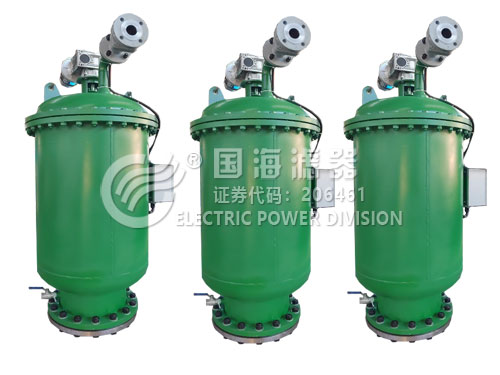

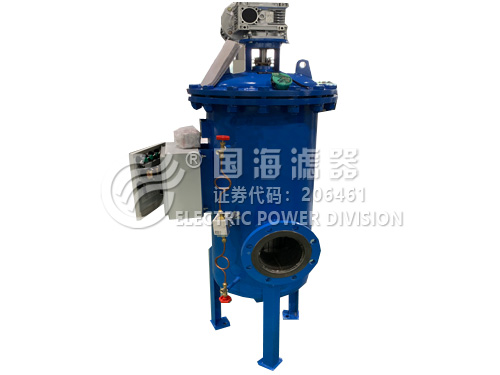

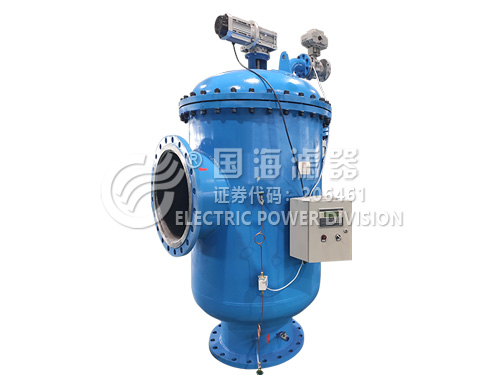

煤化工循環水100m3/h直通式自清洗過濾器整體材質為304不銹鋼或者碳鋼固液分離的流體過濾器，自清洗過濾器整個運行系統由隨機配備的一個智能控制箱來控制，主要部件有：不銹鋼殼體、不銹鋼濾網、不銹鋼鋼刷、控制柜、排污閥、控制器、密封圈等部件組成。當液體流入臥式不銹鋼自清洗過濾器殼體內部，雜質被攔截在過濾筒內壁，過濾后的干凈液體從出口流出，當過濾器濾網內壁的雜質越積越多時，臥式自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，將開始自清洗過程，整個包含兩個步驟：打開位于臥式自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流。由于自清洗過濾器具有占地面積小，設計結構輕巧故被應用于各行業液體過濾預處理系統。

性能特點

1、全自動自清洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。

2、全自動自清洗過濾器的清洗有兩種方式：自動控制和手動控制。
自動控制：自動控制有定時和壓差兩種方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾器也進 行清洗排污，排污時間由排污時間定時器設定。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。
手動控制：手動控制是系統調試、系統工作狀態檢測，系統故障排除和按需清洗排污的最佳手段。：將操作面板上的“手動/自動”選擇開關撥到手動位置，分別進行手動排污和手動清洗。用戶可根據需要選擇兩種控制方式，具體操作見后面的操作部分。

技術參數

1.自清洗過濾器單臺工作水流量：100m3/h。
2.壓力等級：1.0Mpa
3.工作水溫范圍：≤98C°。
4.過濾精度:≥100微米。
5.過濾器清洗時水頭損失：〈0.01Mpa。
6.進出口連接方式：法蘭。
7.反沖洗時間：10~60秒。
8.清洗方式：刷子。
9.控制方式：壓差控制/定時控制/手動控制。
10.安裝方式：立式/臥式。
11.DN通徑：80mm
12.排污口：DN45
13.規格尺寸：325*1200mm
